Une fois l'esquisse de division validée par le géomètre-expert, l'implantation peut être préparée. Elle comprend deux phases : une première qui consiste à décider des bornes à implanter et la deuxième au cours de laquelle il faut créer les points d'implantation des bornes pour pouvoir les implanter sur le terrain avec l'appareil adéquat.
1-Choix des bornes à implanter
Les bornes à implanter pour la division ne comprennent pas celles du bornage, effectué en amont et qui réclame une réunion avec signatures contradictoires du procès-verbal établi.

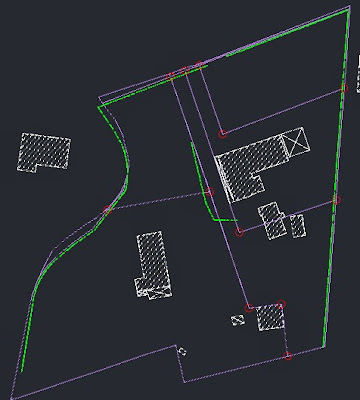

Chaque angle de limite de séparation est à déterminer. Ils apparaissent en cercle rouge sur le plan ci-dessus et sont au nombre de 12.
2-Création des points à implanter
Dans le plan de division, on ne fait apparaître que les contours des lots issus de la division et les bâtiments existants, puis on matérialise les points a implanter par des cercles rouges pour visualiser l'ensemble des points (cf. plan ci-dessus).
Pour créer les points, il faut aller dans l'application COVADIS 2D/Points topographiques/ Dessin points topographiques. Dans la boite de dialogue, s'assurer que le bloc adéquat soit sélectionné (Implantation), sélectionner le calque dans lequel on veut que les points apparaissent (points à implanter), saisir l'indice du premier point à implanter (3000), cocher «en 2D». Dans l'encart «Ecart minimal» choisir 0,001 m pour garantir le centimètre. Il faut décocher les deux cases du cadre «Symboles»
Il suffit de cliquer sur les angles décidés et matérialisés pour que les points se créent. L'indice progresse automatiquement : les points 3000 à 3009 sont créés. Les matricules sont dans le calque «IMPNUM».
Cependant, un point se trouve sur un angle de bâtiment : il ne sera pas nécessaire de l'implanter.
Un autre est un point déjà créé lors du dessin du plan topographique : le point 1199. Il est impossible de créer un autre point à cet emplacement. Le point 1199 est placé dans le calque «points à implanter» et servira pour l'implantation de la borne.
Pour créer le listing des points à implanter, il faut aller dans l'application COVADIS
2D/Points topographiques/ Ecriture d'un fichier de points.
Afin d'avoir accès à tous les points lors de l'implantation, il est recommandé de créer le fichier de tous les points du dessin. Le fichier étant enregistré dans un fichier géobase, il sera chargé dans l'appareil avant de partir procéder à l'implantation. (Annexe n° 19)
3-Préparation de la partie terrain
Le cloisonnement du terrain nous impose d'implanter les bornes depuis plusieurs stations parmi celles créées lors du levé. Sur les plans suivants, les stations apparaissent encerclées de jaune.
Pour réimplanter une station, après avoir mis le tachéomètre en station (axe principal passant par le point matérialisé au sol et étant au zénith), je l’oriente en prenant comme référence une autre station connue de mon système local. Pour me contrôler, je lui demande d’implanter un point connu ou je lève un point déjà connu et je vérifie que les coordonnées correspondent.
Je prévois d'implanter de la façon suivante:
-depuis la station 1:
-référence : station 7
-implantation de contrôle : station 2
-implantation des bornes 3000, 3001 et 3002
-levé de la station 8 (repérée sur le terrain pour pouvoir viser la station 1 et les bornes 3003, 3004 et 3006)
Pour réimplanter une station, après avoir mis le tachéomètre en station (axe principal passant par le point matérialisé au sol et étant au zénith), je l’oriente en prenant comme référence une autre station connue de mon système local. Pour me contrôler, je lui demande d’implanter un point connu ou je lève un point déjà connu et je vérifie que les coordonnées correspondent.
-implantation de contrôle : station 3
-implantation de la borne 1199.
-depuis la station 8:
-références : station 1, 7 et 3
-implantation des bornes 3003, 3004 et 3005.
Vous pouvez télécharger ce fichier
1-Choix des bornes à implanter
Chaque angle de limite de séparation est à déterminer. Ils apparaissent en cercle rouge sur le plan ci-dessus et sont au nombre de 12.
2-Création des points à implanter
Dans le plan de division, on ne fait apparaître que les contours des lots issus de la division et les bâtiments existants, puis on matérialise les points a implanter par des cercles rouges pour visualiser l'ensemble des points (cf. plan ci-dessus).
Pour créer les points, il faut aller dans l'application COVADIS 2D/Points topographiques/ Dessin points topographiques. Dans la boite de dialogue, s'assurer que le bloc adéquat soit sélectionné (Implantation), sélectionner le calque dans lequel on veut que les points apparaissent (points à implanter), saisir l'indice du premier point à implanter (3000), cocher «en 2D». Dans l'encart «Ecart minimal» choisir 0,001 m pour garantir le centimètre. Il faut décocher les deux cases du cadre «Symboles»
Cependant, un point se trouve sur un angle de bâtiment : il ne sera pas nécessaire de l'implanter.
Un autre est un point déjà créé lors du dessin du plan topographique : le point 1199. Il est impossible de créer un autre point à cet emplacement. Le point 1199 est placé dans le calque «points à implanter» et servira pour l'implantation de la borne.
Pour créer le listing des points à implanter, il faut aller dans l'application COVADIS
2D/Points topographiques/ Ecriture d'un fichier de points.
3-Préparation de la partie terrain
Le cloisonnement du terrain nous impose d'implanter les bornes depuis plusieurs stations parmi celles créées lors du levé. Sur les plans suivants, les stations apparaissent encerclées de jaune.
Pour réimplanter une station, après avoir mis le tachéomètre en station (axe principal passant par le point matérialisé au sol et étant au zénith), je l’oriente en prenant comme référence une autre station connue de mon système local. Pour me contrôler, je lui demande d’implanter un point connu ou je lève un point déjà connu et je vérifie que les coordonnées correspondent.
Je prévois d'implanter de la façon suivante:
-depuis la station 1:
-référence : station 7
-implantation de contrôle : station 2
-implantation des bornes 3000, 3001 et 3002
-levé de la station 8 (repérée sur le terrain pour pouvoir viser la station 1 et les bornes 3003, 3004 et 3006)
-depuis la station 2 :
-référence : station 1
-implantation de contrôle : station 4
-implantation de la borne 3008.
depuis la station 4:
-référence : station 2
-implantation de contrôle : station 5
-implantation des bornes 3006, 3007 et 3009.
-depuis la station 6:
-référence : station 5-implantation de contrôle : station 3
-implantation de la borne 1199.
-références : station 1, 7 et 3
-implantation des bornes 3003, 3004 et 3005.
Vous pouvez télécharger ce fichier
